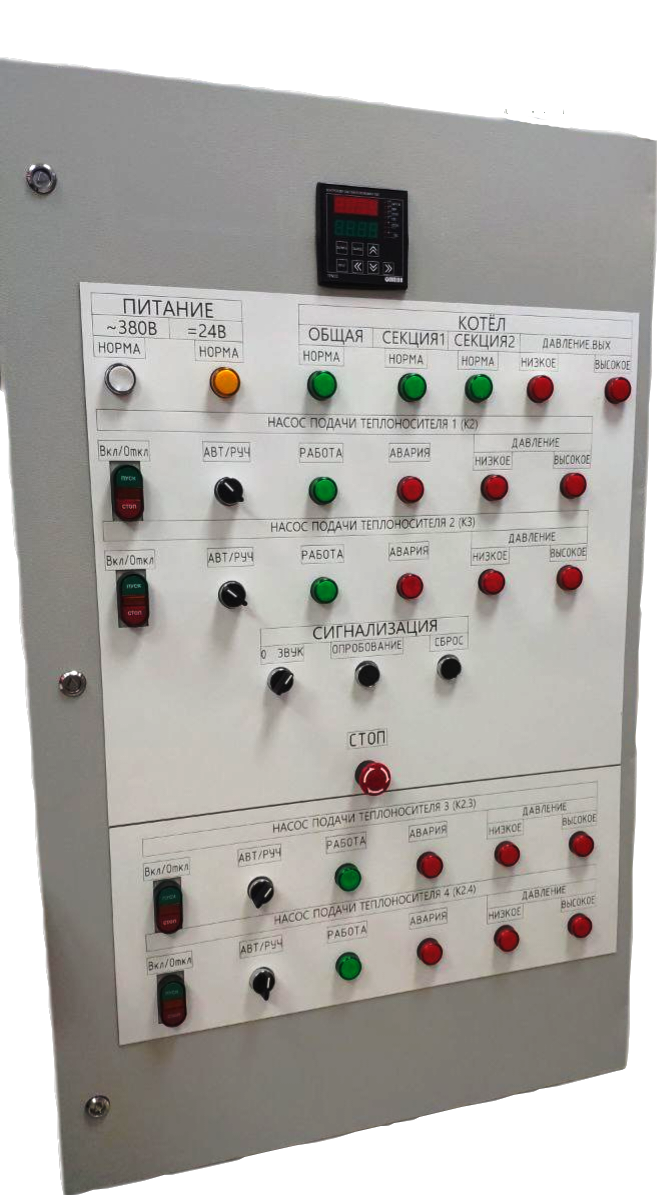

Группа компаний НПК «Завод модульного энергооборудования» предлагает купить шкаф управления газовой котельной на два котла без диспетчеризации с контуром тепловой сети ШУК-Г-2-О.
Сборка шкафа управления котельной осуществляется по типовым решениям, на основании проекта автоматизации котельной, или индивидуальному заданию Заказчика.
Назначение шкафа управления
Шкаф управления котельной ШУК-Г-2-О предназначен для управления и сигнализации котельной с двумя газовыми котлами и одним контуром отопления, на основании сведений, поступающих от контрольно-измерительных приборов и датчиков КИПиА котельной, с отображением состояния и работы оборудования, а также его технологических аварий.
Электроснабжение пожарной сигнализации котельной осуществляется непосредственно из щита ШУК-Г-2-О. Система охранно-пожарной сигнализации реализуется на базе прибора приемно-контрольного охранно-пожарного «Гранит-12», или аналога.
Общие сведения о шкафе управления котельной ШУК-Г-2-О
Шкаф управления котельной ШУК-Г-2-О устанавливается в котельной, работающей без постоянного присутствия обслуживающего персонала, и соответствует:
- СП89.13330.2016 актуализированная редакция СНиП II-35-76 "Котельные установки";
- "Правила устройства электроустановок";
- "Правила технической эксплуатации электроустановок потребителей".
В щите предусмотрен вывод сигналов GSM модулем удаленной диспетчеризации (только на уведомление о состоянии работы котельной).
Связь приборов: автоматики котлов, общекотельной автоматики, расходомеров газа, теплосчетчиков и т.д. с контроллером САУ - интерфейс RS485.
Шкаф разработан для горелок, укомплектованных заводской автоматикой, входящей в состав горелки и поставляемой комплектно с горелками. Комплекты автоматики горелок на котлах должны осуществлять функции розжига, автоматическое регулирование процесса сжигания топлива и отключать подачу топлива на горелку при аварийных ситуациях. Возможна реализация управления горелками по заданию Заказчика.
Функции шкафа управления котельной ШУК
Электроснабжение блока пожарной сигнализации, котлов, горелок, насосов и основного оборудования котельной.
Отключение подачи топлива на горелку при аварийных ситуациях происходит по следующим параметрам:
- погасание факела горелки;
- понижение давления воздуха на горелке;
- понижение давления топлива перед горелкой;
- повышение давления топлива перед горелкой;
- высокая температура воды в котле;
- сигнал авария от автоматики котла;
- исчезновение напряжения электропитания.
Управление работой каждого из водогрейных котлов №1, №2 производится шкафами автоматического управления котлами, входящими в комплект поставки котлов.
Автоматика котлов обеспечивает:
- поддержание заданной температуры подачи в трубопроводе за котлом;
- поддержание температуры на входе в котел – температура обратной воды;
- управление рециркуляционным насосом котла;
Производится измерение следующих параметров с выводом показаний на дисплей шкафа автоматического управления котлами:
- температура прямой воды на выходе из котла
- температура обратной воды на входе в котел
- давление прямой воды на выходе из котла
Аварийная остановка котла происходит по следующим параметрам:
- понижение давления воды в котле;
- повышение давления воды в котле;
- высокая температура воды в котле;
- отсутствие протока воды через котел;
- исчезновение напряжения электропитания.
Шкаф автоматического управления котлами ШУК объединяет в каскад шкафы автоматического управления котлами №1, №2, котел №1 является ведущим (мастер), №2 ведомым.
Ведущий котел №1 так же выполняет следующие функции:
- производят измерение температуры котлового коллектора с выводом показаний на дисплей
- производят измерение температуры наружного воздуха с выводом показаний на дисплей
- производит погодозависимое регулирование температуры котловой воды
- производит каскадное регулирование температуры котловой воды. В зависимости от температуры котлового коллектора производится поочерёдное включение в работу котлов на малом и большом режимах горения или же их выключение. Таким образом АСУ производит изменение тепловой мощности котельной в зависимости от нагрузки требующейся потребителю.
Общекотельная автоматика в шкафу управления ШУК осуществляет:
- контроль сетевых и подпиточных насосов по следующим параметрам: отключение при отсутствии перепада давления на насосах и включение резерва с выдачей сигнала авария;
- управление встроенными насосами теплосети с их ротацией;
- автоматическую подпитку котлового контура при падении давления теплоносителя ниже установленной величины;
На ЖК дисплее ШУК отображается мнемосхема котельной, на которой отображаются показания следующих параметров:
- температура теплоносителя в подающем и обратном трубопроводах до сетевого насоса;
- температура теплоносителя в подающем и обратном трубопроводах внутреннего контура до циркуляционного насоса и после котла;
- давление теплоносителя в подающем и обратном трубопроводах;
- давление газа на вводе в котельную;
- температура наружного воздуха;
- температура в помещении котельной;
- температура дымовых газов;
- давление топлива перед горелкой;
- уровень в емкости запаса воды;
- давление исходной воды на котельную;
- оперативное напряжение (1,2 ввод) по фазам;
- показания и учет следующих параметров: расход топлива на котельную (общий и по котловой), количество тепловой энергии, расход воды на котельную, клапан-отсекатель закрыт, порог СН-СО, авария котла, работа котла, авария насосов, работа насосов, пожар, посторонний доступ.
Общекотельная автоматика регулирует температуру теплоносителя теплосети управляя режимом работы трёхходового клапана.
Регулирование температуры отопительного контура производится в зависимости от температуры наружного воздуха, измеряемой термометром сопротивления, и температуры теплоносителя, измеряемой термометром сопротивления, установленным в прямом трубопроводе теплосети.
Подпитка теплосети производится включением подпиточного насоса. Сигнал на включение насоса выдаётся датчиком давления установленными в обратном трубопроводе теплосети.
В шкафу ШУК предусмотрен автоматические выключатели электроснабжения технического узла учёта тепла (по заданию Заказчика) и водоподготовки установкой умягчения воды, работающей в автоматическом режиме.
Контроль загазованности помещения природным и угарным газами осуществляется системой САКЗ-МК-3. При достижении опасной концентрации газа происходит отключение клапана-отсекателя и срабатывание световой и звуковой сигнализации. Концентрация природного газа контролируется для двух значений называемых порог1(10%НКПР) и порог2 (20%НКПР), а концентрация оксида углерода контролируется для значений порог1 (20мг/м³) и порог2 (100мг/м³). Отключение производится при концентрации природного газа (10мг/м³), и концентрации оксида углерода (20мг/м³). При достижении порога1 происходит отключение клапана-отсекателя, перекрывающего подачу газа, и срабатывание световой и звуковой сигнализации шкафа ШУК.
Электроснабжение оборудования автоматизации должно осуществляться от отдельного щита ВРУ с АВР, или без АВР.
Сборка шкафа автоматики котельной осуществляется в срок от 20 рабочих дней, в зависимости от применяемого оборудования.
